——单轴、多轴、智能膝关节,你该知道的那些事。
面对众多类的假肢膝关节产品,如何穿透营销话术直击技术本质? 本篇将从结构机制、阻尼方式、智能控制能力三个维度,为你解析单轴膝关节、多轴膝关节和智能膝关节的区别,帮助你做出更科学、合理的选择。
机械膝关节:单轴与多轴
单轴膝关节:结构简单,灵活轻便

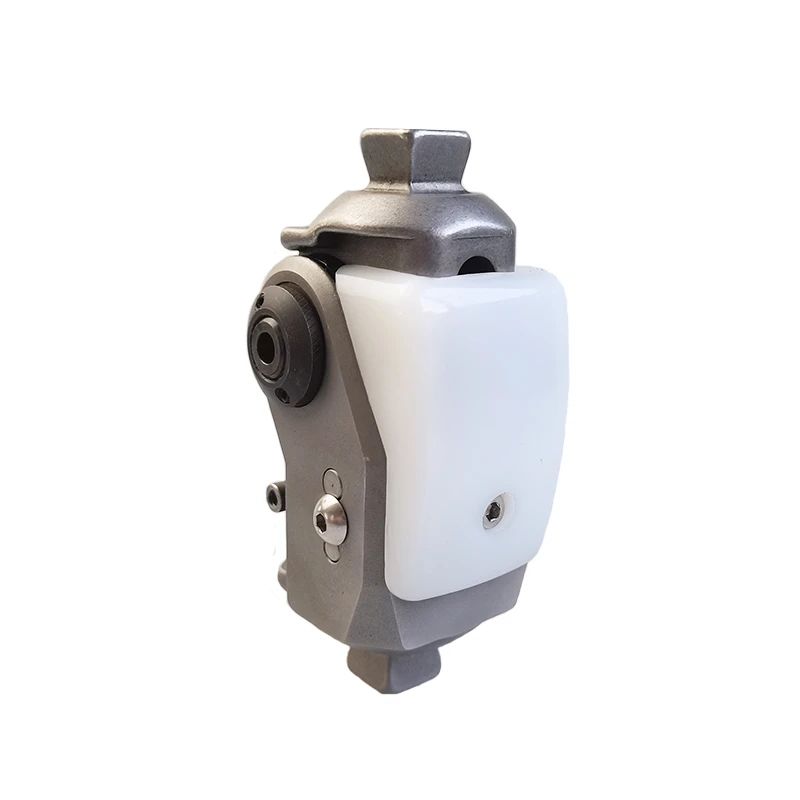

单轴关节
结构特点:只有一个旋转轴,膝关节的弯曲和伸直动作完全围绕这一轴完成。一部分关节设置有手动锁定装置。
优点:轻便、结构简单、耐用。
限制:
对使用者的残肢控制能力要求高;
必须通过大腿肌肉、骨盆姿态和身体平衡主动控制站立稳定性;
若控制不当,容易出现“打软腿”甚至摔倒。
改良型单轴膝关节:如奥托博克(Ottobock)的3R80、3R85等,增加液压系统,提升步态控制能力,支持多种步速和斜坡/楼梯应对。

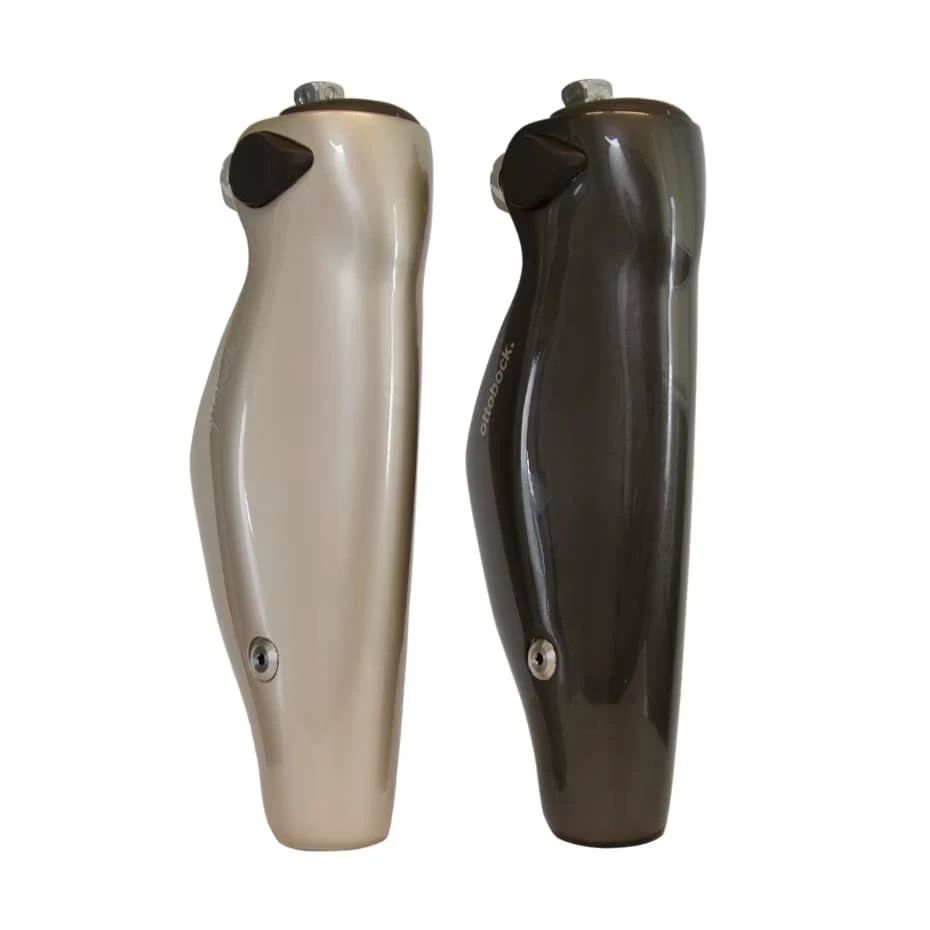

ottobock3R80和3R85
适合人群:年轻、肌力较好、对假肢控制熟练、日常活动量大或从事体力劳动的用户。
多轴膝关节(四连杆/多连杆):结构复杂,动态稳定

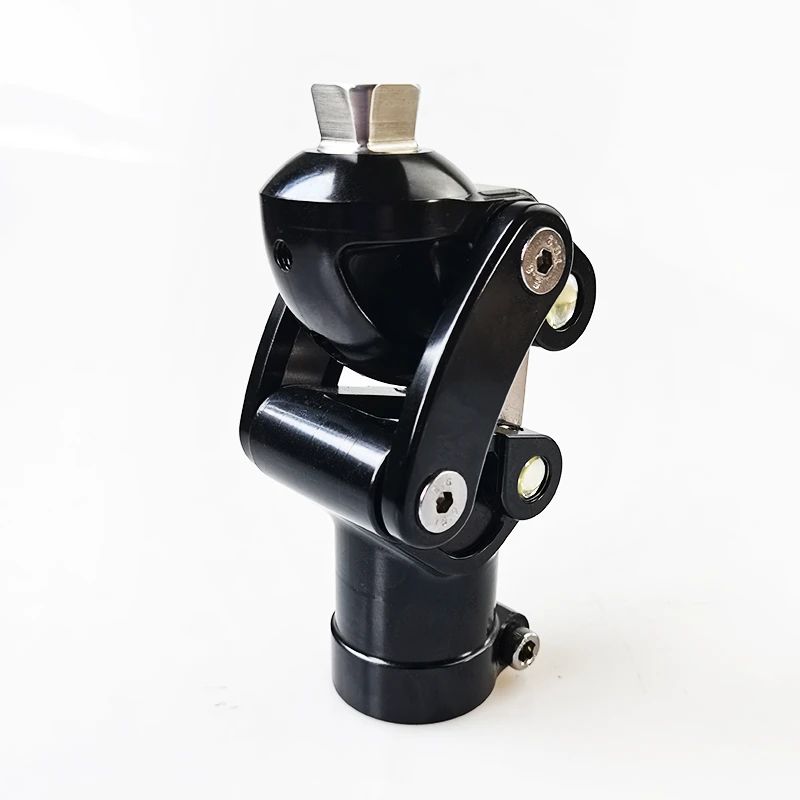

四连杆气压关节
结构特点:含多个旋转轴,常为四连杆设计,形成“几何锁定”机制。
优点:
站立更稳定,即使力量弱的人也能获得足够支撑;
在迈步的“蹬离期”,膝关节自动弯曲、缩短假肢长度,提升脚尖离地高度,降低绊倒风险;
限制:
启动下一步时,需要施加一定的髋关节力量克服锁定。
适合人群:中老年用户、残肢控制力不足、追求更高稳定性的用户,或刚开始学走的穿戴者。
阻尼系统:影响步态与舒适感的关键
假肢膝关节的“阻尼系统”,简单来说,就是控制膝盖弯曲与伸展的速度与幅度的重要机制。它在每一步中决定了你走路时:
膝盖是不是自然地弯下去;
落地时有没有“咣当”一下;
上坡下坡走得稳不稳;
步态流不流畅、累不累。
液压阻尼

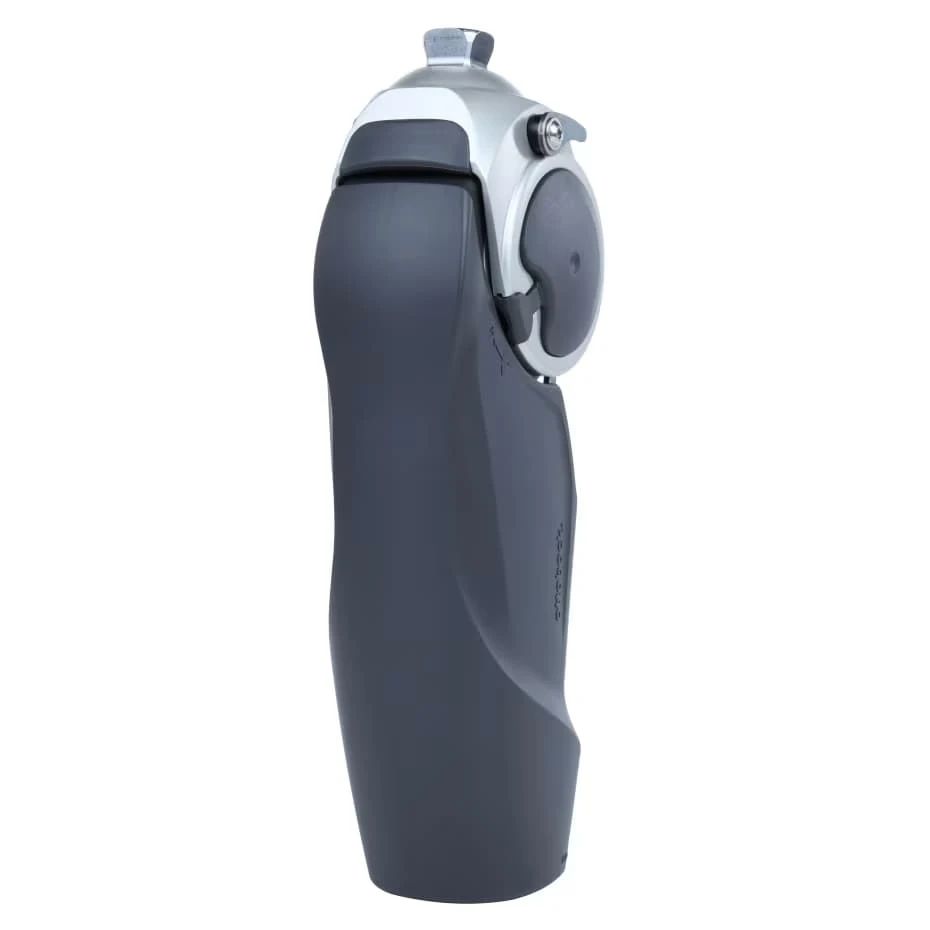

ottobock 3R60
原理:通过流动性很小的液体(通常为硅油)在密闭回路中的流动,形成控制膝关节弯曲和伸展速度的“可调节阻力”。
特点与优势:
动态响应好:液压系统能根据你走路的速度自动调节阻力,从慢走到快步不突兀;
适应多地形:上下坡、上下楼时,不会出现膝盖“软掉”或“刹不住”的问题;
步态更自然:液压系统模拟了正常膝盖肌肉在摆动期的控制力,走得更像自己;
可调节性强:部分型号允许技师或用户自行调节流量阀,定制阻力感受。
适配人群:适合日常步态有变化、需要适应多种地形、追求步态自然流畅的用户。中高活跃度用户、工作或通勤使用者较为常见。
气压阻尼

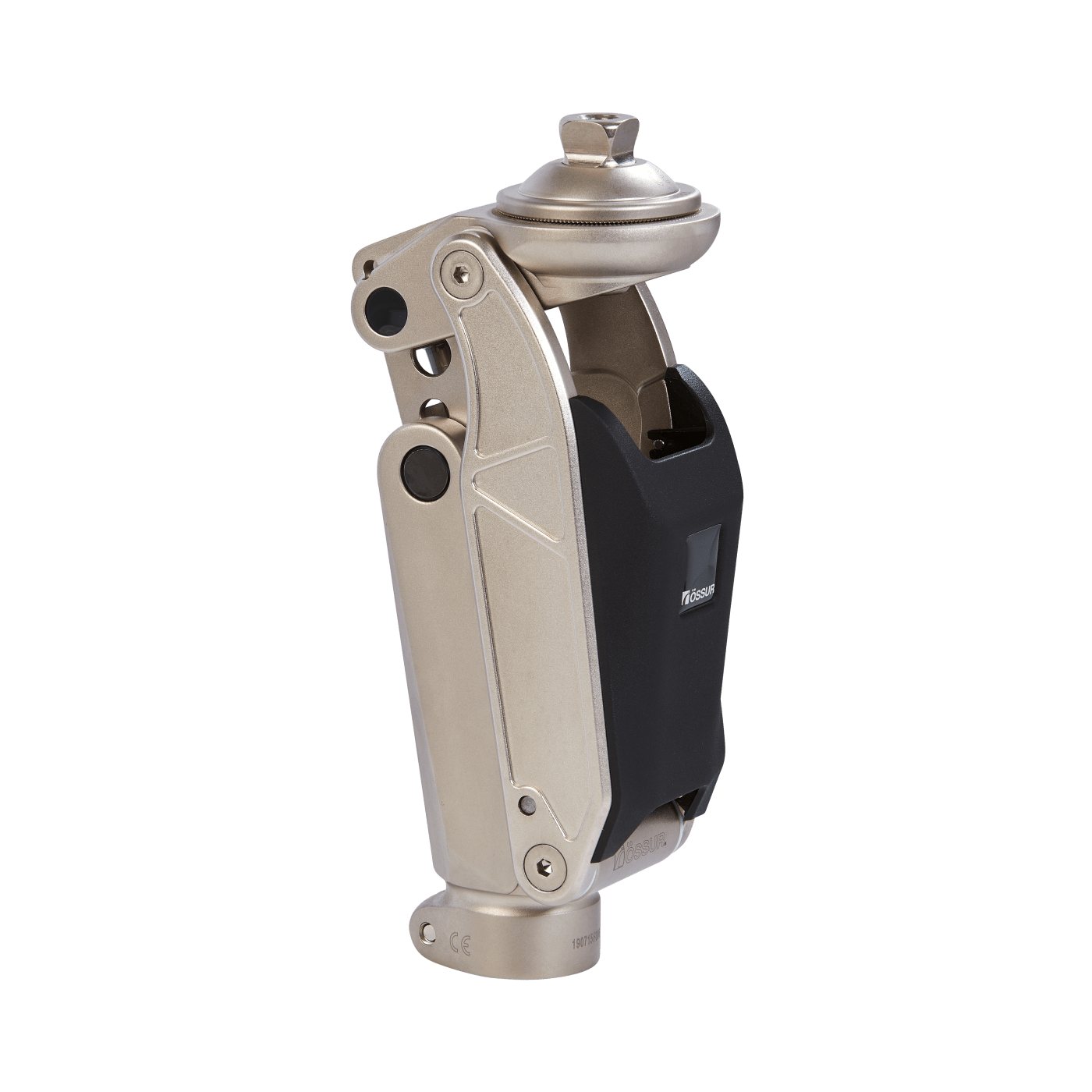

奥索倍速
原理:利用空气可压缩的特性,在膝盖弯曲与伸展时对气体进行压缩或释放,产生相应的控制力。
特点与优势:
轻便:结构更轻,重量小于液压系统;
结构简单,维护方便:一般不涉及液体泄露问题;
适合节奏稳定的行走:在步态节奏规律、速度较恒定时,阻尼表现良好,体验舒适;
价格相对较低:作为入门级高性能膝关节的常见配置,性价比高。
限制:
动态调节能力略弱于液压,遇到突然加速、斜坡时阻力变化不够及时;
可调性与精细度不如液压系统。
适配人群:适合日常行走节奏较平稳、对轻便性有需求、步态已建立但活动量不大的用户。
智能膝关节:自适应调节,模拟自然步态

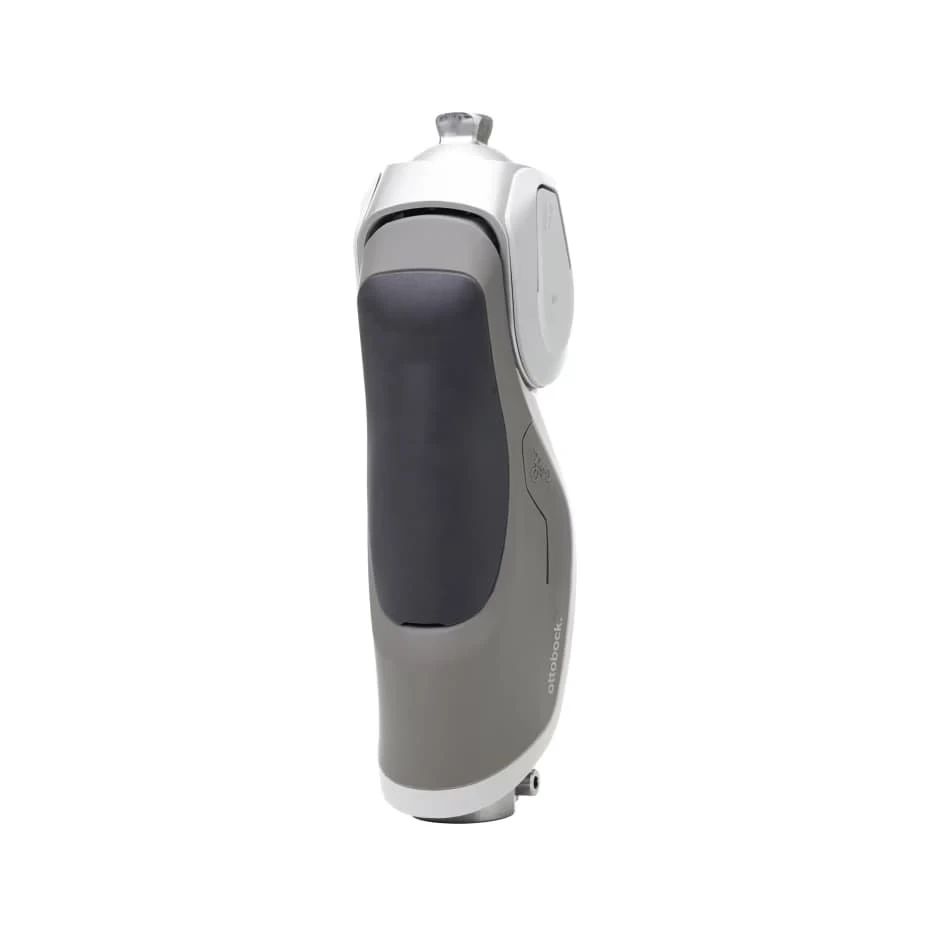

ottobock C-Leg4
结构特点:
在多轴或单轴结构基础上加入传感器+ 芯片+ 电机/液压控制系统。 发力特点:系统主动识别用户步态,实现自动阻尼调节,用户几乎不需要主动控制。
工作原理简述:
传感器:实时采集膝关节角度、速度、负重等数据;
芯片:分析用户状态(如是否迈步、是否下坡);
执行单元:智能调节阻尼、控制膝关节运动节奏,辅助过渡。
适合人群:
控制能力弱但预算充足者;年轻或中年用户追求“更像真人腿”的步态者;活动范围大、经常上下坡、复杂地形较多者。
优点:
步态自然,稳定性高,省力、智能调节,尤其适合肌力差的人群。 缺点:价格高、重量较重、依赖电源、维护成本高。
结论:明智选择,重塑生活
假肢膝关节的选择是一个复杂而关键的决策,它直接影响着截肢者的活动能力、安全性和生活质量。从结构简单的单轴膝关节,到提供更高稳定性和更自然步态的多轴膝关节,再到集成了先进传感、处理和驱动技术的智能膝关节,每种类型都有其独特的特点、优势和局限。
单轴膝关节以其简单、耐用和成本效益而著称,但对使用者的残肢控制力和步态适应性要求较高。
多轴膝关节通过复杂的连杆机构和几何锁定,提供了很好的内在稳定性,并能更好地模拟自然膝关节运动,同时在外观上也有所改善。然而,其高稳定性在某些情况下可能需要使用者付出更多努力来启动摆动。
智能膝关节,通过实时感知和自适应控制,提升了安全性和步态的自然性,并能适应各种复杂环境。它减轻了使用者的生理和认知负担,但相应地,成本更高,需要定期充电和维护,并对使用者的身体和认知能力有一定要求。
这个选择必须基于对您截肢水平、身体机能、生活方式、日常活动目标以及预算的评估。与专业的假肢师和康复团队密切合作至关重要,他们将根据您的具体情况,提供专业的指导和建议,并协助进行必要的康复训练,以确保您能充分发挥假肢的潜力。
